一、管線綜合原則

（一）總原則

1.1 大管優先，小管讓大管；

1.2 有壓管讓無壓管；

1.3 低壓管避讓高壓管；

1.4 常溫管讓高溫、低溫管；

1.5 可彎管線讓不可彎管線、分支管線讓主干管線；

1.6 附件少的管線避讓附件多的管線，安裝、維修空間≥500mm；

1.7 電氣管線避熱避水，在熱水管線、蒸氣管線上方及水管的垂直下方不宜布置電氣線路；

1.8 當各專業管道不存在大面積重疊時（如汽車庫等）：水管和橋架布置在上層，風管布置在下層；如果同時有重力水管道，則風管布置在最上層，水管和橋架布置在下層；

1.9 當各專業管道存在大面積重疊時（如走道、核心筒等），由上到下各專業管線布置順序?yàn)椋翰恍枰_設風口的通風管道、需要開設風口的通風管道、橋架、水管；

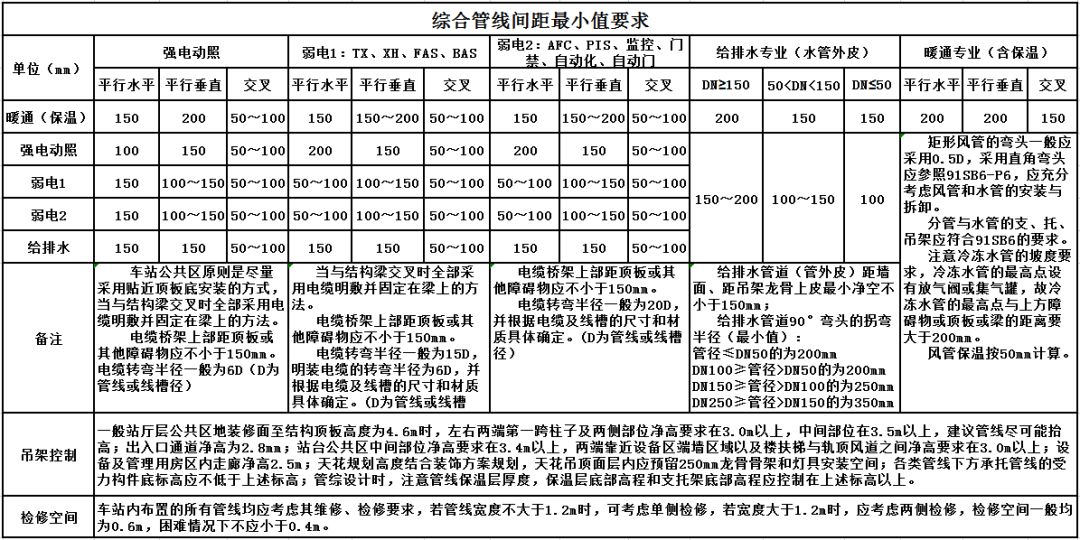

1.10 綜合管線間距最小值要求：

（二）結構專業

2.1 結構平面上已經標注為后澆板的區域，若在此區域內留洞，則不另外表示；

2.2 結構平面中，一般對于尺寸小于300x300的洞口，不另外表示；

2.3 對于人防區域頂板上留洞，無論洞口大小，均需要結構專業確認，并在結構圖上表示；

2.4 設備管道如果需要穿梁，則開洞尺寸必須小于1/3梁高度，而且小于250。開洞位置位于梁高度的中心處。在平面的位置，位于梁跨中的1/3處。穿梁定位需要經過結構專業確認，并同時在結構圖上表示；

2.5 在剪力墻上穿洞時，一般對于尺寸小于300x300的洞口，不另外表示。但設備專業留洞，需要注意留在墻的中心位置，不要靠近墻端或者拐角處，避免碰到暗柱?，F(xiàn)場在墻上留洞時，如果發現洞口碰暗柱情況，需要通知結構專業進行處理；

2.6 在連梁上穿洞時，則開洞尺寸必須小于1/3梁高度，而且小于800；

2.7 結構不表示的小洞口，其他專業一定要表示清楚，并確認無誤后方可施工；

2.8 結構樓板上，柱帽范圍不可穿洞。

（三）水專業

3.1 管線要盡量少設置彎頭；

3.2 給水管線在上，排水管線在下。保溫管道在上，不保溫管道在下，小口徑管路應盡量支撐在大口徑管路上方或吊掛在大管路下面；

3.3 除設計提升泵外，帶坡度的無壓水管絕對不能上翻；

3.4 給水引入管與排水排出管的水平凈距離不得小于1m。室內給水與排水管道平行敷設時，兩管之間的最小凈間距不得小于0.2m；交叉鋪設時，垂直凈距不得小于0.15m。給水管應鋪設在排水管上面，若給水管必須鋪設在排水管的下方時，給水管應加套管，其長度不得小于排水管徑的3倍；

3.5 噴淋管離吊頂間間距應為管外壁離吊頂間距凈空不小于100mm；

3.6 污排、雨排、廢水排水等自然排水管線不應上翻，其他管線避讓重力管線；

3.7 橋架在水管的上層或水平布置時要留有足夠空間；

3.8 水管與橋架層疊鋪設時，要放在橋架下方；

3.9 管線不應該擋門、窗，應避免通過電機盤、配電盤、儀表盤上方；

3.10 管線外壁之間的最小距離不宜小于100mm，管線閥門不宜并列安裝，應錯開位置，若需并列安裝，凈距不宜小于200mm；

3.11 注意冷凝水排水管均有防結露層厚度為25mm；

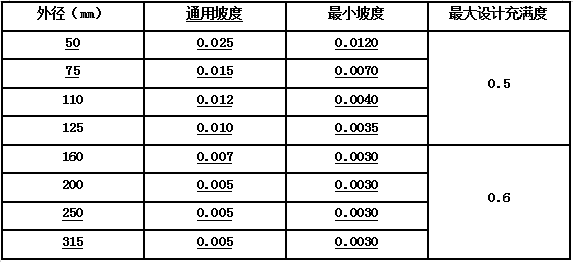

3.12 排水管道的坡度控制表格：

（四）暖通專業

4.1 應保證無壓管（空調專業僅冷凝水管）的重力坡度，并盡量避免無壓管與其它管道交叉及疊加，以控制層高；

4.2 對于管道的外壁、法蘭邊緣及熱絕緣層外壁等管路最突出的部位，距墻壁或柱邊的凈距應≥100mm；

4.3 如遇到空間不足的管廊，可與設計師溝通，斷面尺寸改小，便于提高標高；

4.4 冷凝水應考慮坡度，吊頂?shù)膶?shí)際安裝高度通常由冷凝水的最低點決定，冷凝水管從風機盤管至水平干管坡度不小于0.01，冷凝水干管應按排水方向做不小于0.008的下行坡度；

4.5 空調冷凍水管、乙二醇管、空調風管、吊頂內的排煙風管均需設置保溫，風管法蘭寬度一般可按35mm考慮。

（五）電氣專業

5.1 電纜線槽、橋架宜高出地面2.2m以上。線槽和橋架頂部距頂棚或其它障礙物不宜小于0.3m；

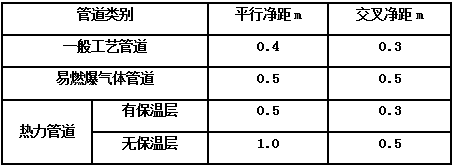

5.2 電纜橋架應敷設在易燃易爆氣體管和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合以下要求：

5.3 在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空，與其他專業之間的距離最好保持在≥100mm；

5.4 電纜橋架與用電設備交越時，其間的凈距不小于0.5m；

5.5 兩組電纜橋架在同一高度平行敷設時，其間距不小于0.6m；當電纜橋架邊沿距離墻、風管等水平物體側凈距不小于0.6m時（局部1米以下的柱子可不受影響），該兩組電纜橋架的平行間距可按照不小于0.2m處理。橋架距墻壁或柱邊凈距≥100mm；

5.6 電纜橋架內側的彎曲半徑不應小于0.3m；

5.7 電纜橋架多層安裝時，控制電纜間不小于0.15m，電力電纜間不小于0.25m，當電纜橋架為不小于30°的夾角交叉時，該間距可適當減小0.1m，弱電電纜與電力電纜間不小于0.5m，如有屏蔽蓋可減少到0.3m，橋架上部距頂棚或其它障礙不小于0.3m；

5.8 電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方；

5.9 通信橋架距離其他橋架水平間距至少300mm，垂直距離至少300mm，防止其它橋磁場干擾；

5.10 橋架上下翻時要放緩坡，橋架與其他管道平行間距≥100mm；

5.11 橋架不宜穿樓梯間、空調機房、管井、風井等，遇到后盡量繞行；

5.12 強電橋架要靠近配電間的位置安裝，如果強電橋架與弱電橋架上下安裝時，優先考慮強電橋架放在上方；

5.13 當有高、低壓橋架上下安裝時，高壓橋架應在低壓橋架上方布置，且兩者距離不小于0.5m；

5.14 弱電線槽之間間距不小于10mm；

5.15 弱電線槽與強電橋架之間間距不小于300mm；

5.16 如強電采用接地金屬線槽，弱電線槽與強電線槽之間間距不小于150mm。

二、BIM管線綜合

（一）管線綜合前對建模的要求

1.1 建筑專業建模：要求樓梯間、電梯間、管井、樓梯、配電間、空調機房、泵房、換熱站管廊尺寸、天花板高度等定位須準確；

1.2 結構專業建模：要求梁、板、柱的截面尺寸與定位尺寸須與圖紙一致；管廊內梁底標高需要與設計要求一致，如遇到管線穿梁需要設計方給出詳細的配筋圖，BIM做出管線穿梁的節點；

1.3 水專業建模要求：各系統的命名須與圖紙保持一致；一些需要增加坡度的水管須按圖紙要求建出坡度；系統中的各類閥門須按圖紙中的位置加入；有保溫層的管線，須建出保溫層；

1.4 暖通專業建模要求：要求各系統的命名須與圖紙一致；影響管線綜合的一些設備、末端須按圖紙要求建出，例如：風機盤管、風口等；暖通水系統建模要求同水專業建模要求一致；有保溫層的管線，須建出保溫層；

1.5 電氣專業：要求各系統名稱須與圖紙一致。

（二）管線綜合過程中的注意事項

2.1 明確吊頂空間內各位置梁底標高及其吊頂高度；

2.2 檢查各專業是否有缺少模型的情況，了解各管廊復雜位置；

2.3 按設計要求定出風管底標高、水管中心標高；

2.4 按各專業要求分出各自在吊頂空間內的位置。一般施工情況從上至下為暖通專業、電氣專業、水專業；

2.5 模型中圖紙的路由需要發生改變，請與設計方協調。暖通風專業遇到空間特別緊湊的管廊，但又要保證吊頂高度的情況，需要改變截面尺寸時，應與設計師方面協調。
