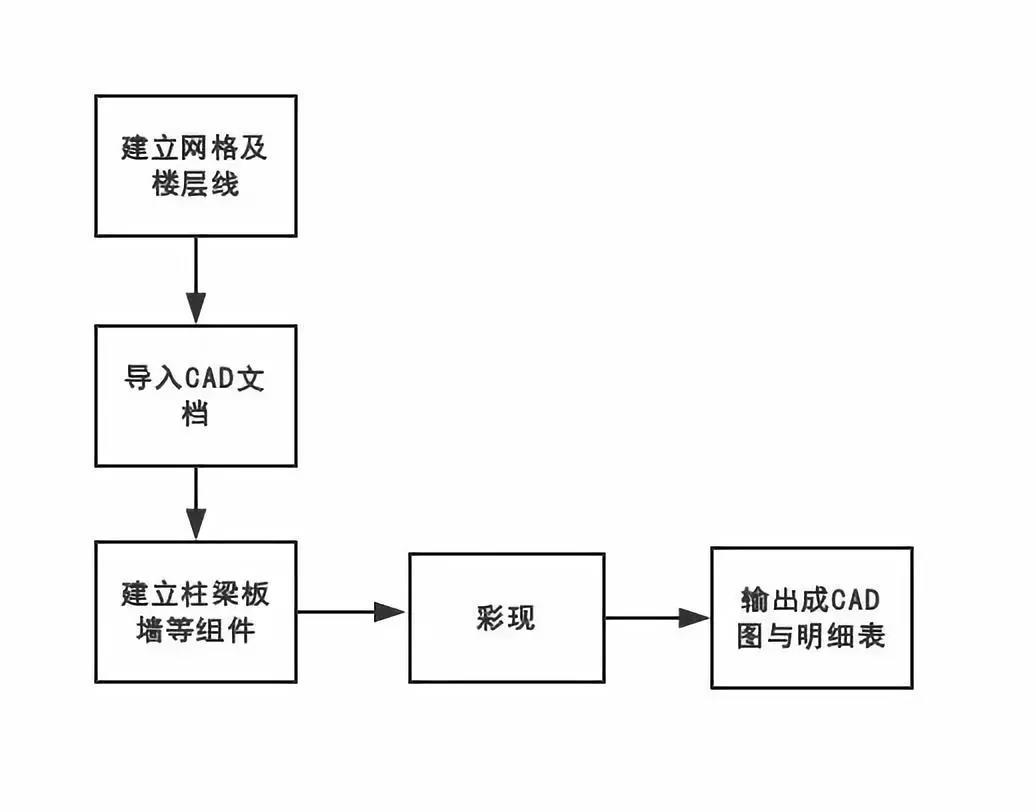

BIM建模過程

1.建立網絡及樓層線

建筑師繪制建筑設計圖、施工圖時，網絡以及樓層為其重要的依據，放樣、柱位判斷皆須依賴網格才能讓現場施作人員找到地基上的正確位置。

樓層線則為表達樓層高度的依據，同時也描述了梁位置、墻高度以及樓板位置，建筑師的設計大多將樓板與梁設計在樓層線以下，而墻則位于梁或樓板的下方。

如果沒有樓層線，現場施工人員對于梁的位置、樓板位置以及墻高度的判斷會很困難。

2.導入CAD文檔

將CAD文件導入軟件可方便下一步驟建立柱梁板墻時，可直接點選圖面或按圖繪制。導入CAD時應注意單位以及網格線是否與CAD圖相符。

3.建立柱梁板

將柱、梁、板、墻等構件依圖面放置到模型上，依構件的不同類型選取相符的形式進行繪制工作。

4.彩現

彩現圖為可視化溝通的重要工具，建筑師與業主討論其設計時，利用三維模型可與業主討論建物外形、空間意象以及建筑師的設計是否達成業主需求等功能。

5.輸出成CAD圖與明細表

目前在新加坡等BIM應用較早的國家，其建管單位已經能接受建筑師繳交三繼建筑息模型作為審圖的依據，然而在國內并無類似制度，建筑師繳交資料給予建管單位審核仍以傳統圖樣或CAD圖為主，因此建筑信息模型是否能夠輸出成CAD圖使用，則是重要環。

三維建筑信息模型除各式圖面外，也能輸出數量計算表，方便設計者數量計算。日后倘若發生變更設計時，數量明細表也能自動改變。

BIM建模精度

模型的細致程度，英文稱為Level of Details，也稱為Level of Development。描述了一個BIM模型構件單元從最低級的近似概念化的程度發展到最高級的演示級精度的步驟。

LOD的定義可以用于兩種途徑：確定模型階段輸出結果以及分配建模任務

1.模型階段輸出結果

不同的模型構件單元會以不同的速度從一個LOD等級提升到下等級。

2.任務建模任務

在三維表現之外，一個BIM模型構件單元能包含非常大量的信息，這個信息可能是多方來提供。

從概念設計到竣工設計，LOD被定義為5個等級，分別為L0D100到LOD500。

在BIM實際應用中，我們的首要任務就是根據項目的不同階段以及項目的具體目的來確定LOD的等級，根據不同等級所概括的模型精度要求來確定建模精度。

LOD各等級劃分

LOD100–Conceptual概念化。該等級等同于概念設計，此階段的模型通常為表現建筑整體類型分析的建筑體量，分析包括體積，建筑朝向，每平方造價等等。

LOD200–Approximate geometry近似構件（方案及擴初）。該等級等同于方案設計或擴初設計，此階段的模型包含了普遍性系統包括的大致數量、大小、形狀、位置以及方向等信息。

LOD300–Precise geometry精確構件（施工圖及深化施工圖）。該等級等同于傳統施工圖和深化施工圖層次。此階段模型應當包括業主在BIM提交標準里規定的構件屬性和參數等信息，模型已經能夠很好地用于成本估算以及施工協調（包括碰撞檢查、施工進度計劃以及可視化）。

LOD400–Fabrication加工。此階段的模型可以用于模型單元的加工和安裝,如被專門的承包商和制造商用于加工和制造項目構件。

LOD500–As-built竣工。該階段的模型表現了項目竣工的情形。模型將包含業主 BIM 提交說明里制定的完整的構件參數和屬性。模型將作為中心數據庫整合到建筑運營和維護系統中去。
