如何使用從CAD選擇截面圖的功能？

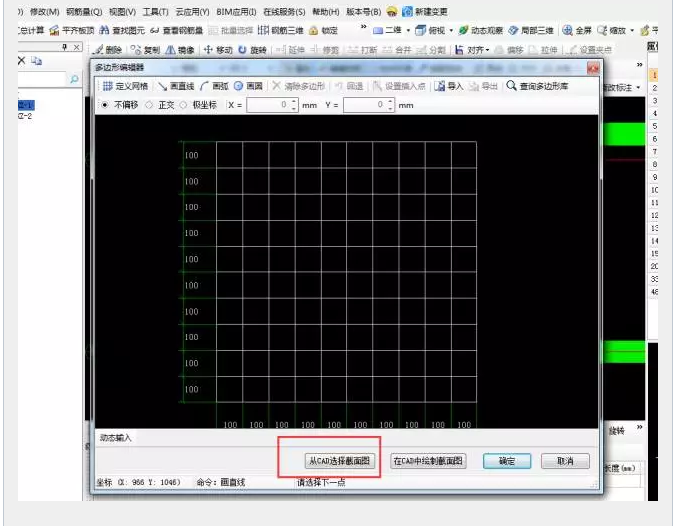

新建異形構件，在多邊形編輯器里面有個從CAD中選擇截面圖的功能，如下圖：然后在CAD圖中截取這個構件的大樣圖,軟件會自動跳到CAD草圖的界面，點選或拉框選擇圍成截面的CAD線，右鍵確定即可。（提示：在操作從CAD中選擇截面這個功能之前，要先設置好CAD圖紙的比例）

多邊形編輯器的網格尺寸不夠如何調整？

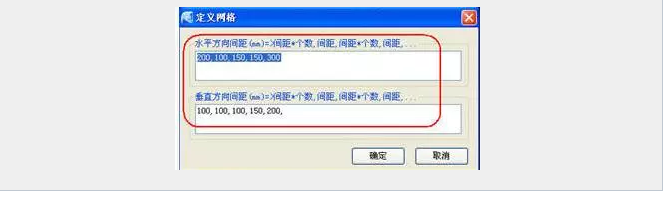

方案1：定義網格，將構件截面圖在坐標軸中分解；

第一種：分別輸入水平和垂直各段的尺寸，用逗號隔開，比如：100,100,；

第二種：間距*個數，比如：100*2

第三種：間距*個數，間距，間距*個數，比如：100*2,250,120*3（這種針對的是是復雜的網格尺寸定義）確定后在網格中將截面圖繪制即可。

方案2：從CAD選擇截面圖：這種方式比較適合于CAD圖截面圖是個封閉的區域，選擇該功能，在提前導入到軟件的CAD圖上拉框選擇截面圖，程序會按照最大封閉區域截取異形截面。

方案3：在CAD中繪制截面圖：這種方式比較適合于CAD圖截面本身就不封閉，選擇該功能，直接在CAD圖紙上進行手動繪制圍成一個封閉區域。如圖：

如何定義樓梯及相應的梯梁梯柱？

解決方案一：在單構件界面處理。

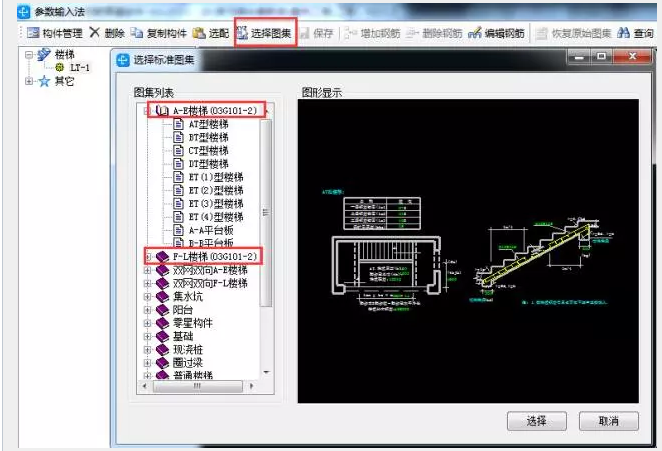

樓梯：操作步驟：單構件輸入--構件管理--添加構件（選擇樓梯點添加）--確定--參數輸入--選擇圖集（找到需要的樓梯參數即可），編輯相應的圖集參數，計算退出，即可看到鋼筋量。

梯梁/梯柱：單構件輸入--添加梁/柱構件--在空白的筋號位置輸入鋼筋名稱或數字，然后選擇對應的參數圖并輸入長度和根數即可。

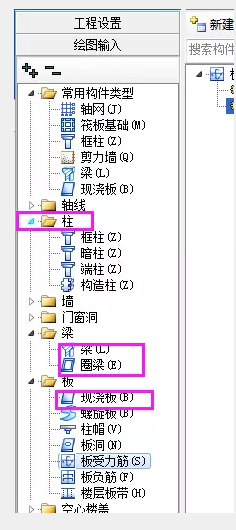

解決方案二：梯板，梯梁，梯柱都可以在繪圖界面用現澆板，框架梁/非框架梁，框柱/構造柱等相應代替繪制（具體選擇類型根據工程中鋼筋排布類似于哪個構件決定）。

如何繪制牛腿柱？

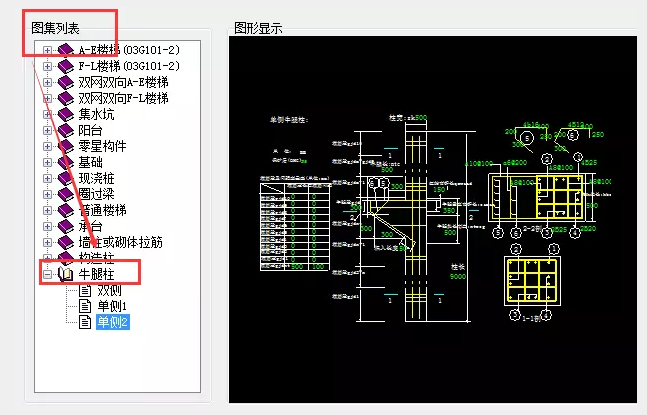

1：繪圖界面無法直接繪制，單構件輸入--構件管理--柱--添加構件--參數輸入--選擇圖集--牛腿柱:軟件提供了單雙側。

2：用異形梁繪制。
