Revit是我國建筑業BIM體系中應用最廣泛的軟件之一。在項目建模過程中常會遇到一些小問題，導致工作效率降低，今天給大家分享一些實用的小技巧，希望能幫大家提高效率。

項目管理類

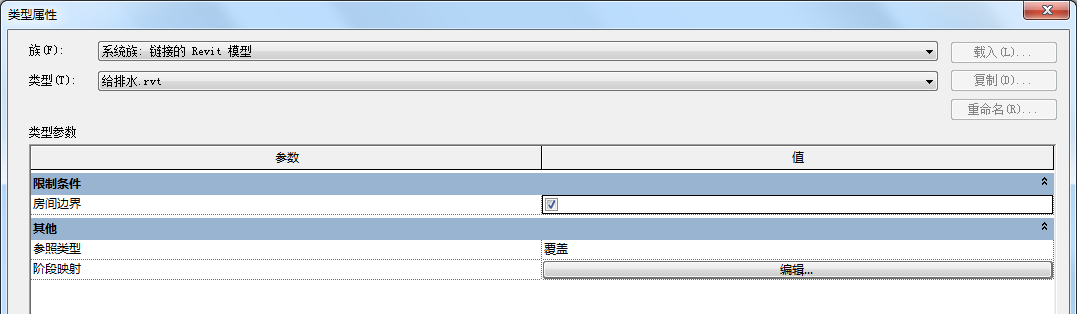

1.房間識別設置

機電專業外部參照進結構建筑模型后，需要勾選類型屬性中的“房間邊界”。這個選項可以讓現有模型辨別出原有建筑模型的房間設置，從而機電專業模版里定義空間或者區域，進行能效綠建分析。

2.打印設置

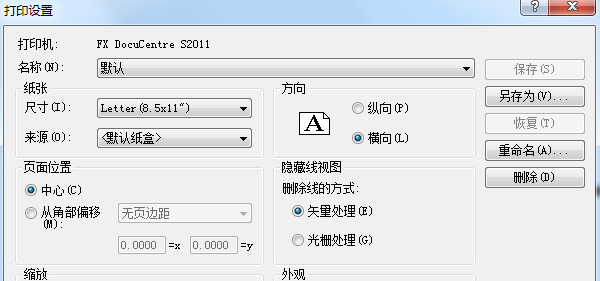

盡量選擇矢量處理（Vector）而不是光柵處理（Raster）。最簡單的區別這兩種類別的方式是，Vector打印生成的PDF，當你放大足夠大的時候（400~800），所有的圖形線不會變形；但是Raster打印生成的文件，會出現鋸齒變形。

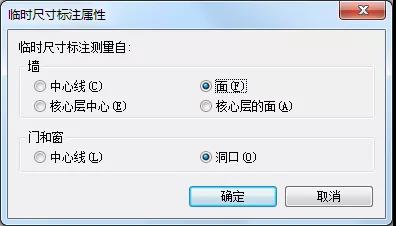

3.臨時尺寸標注設置修改

從墻中心線、墻面、核心層中心或核心層表面開始測量；從門和窗的中心線或洞口開始測量這樣設置完成后，Revit自動生成的限制尺寸也會依此規則執行，方便后期定位修改。

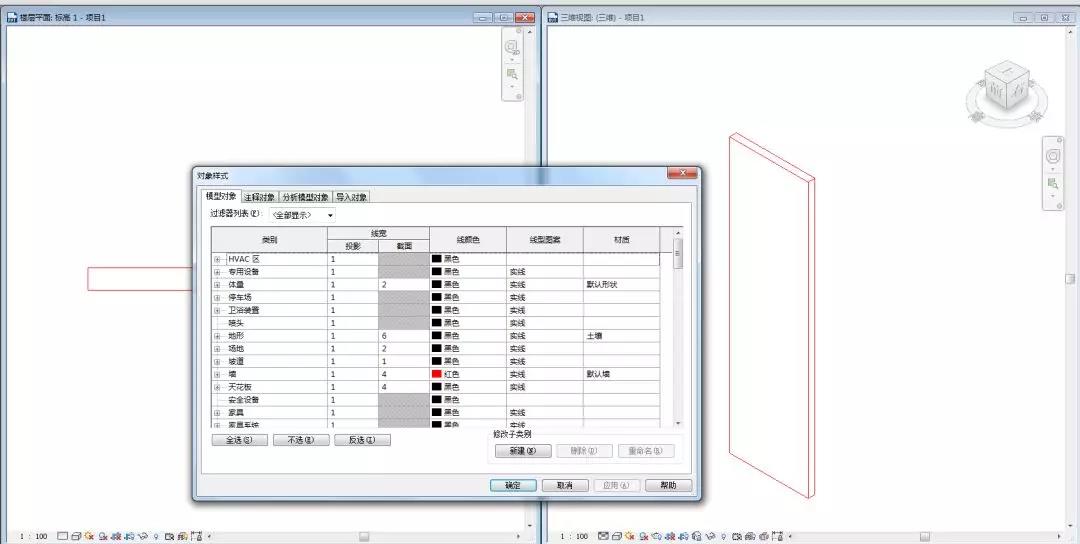

4.視圖顯示優先等級區分

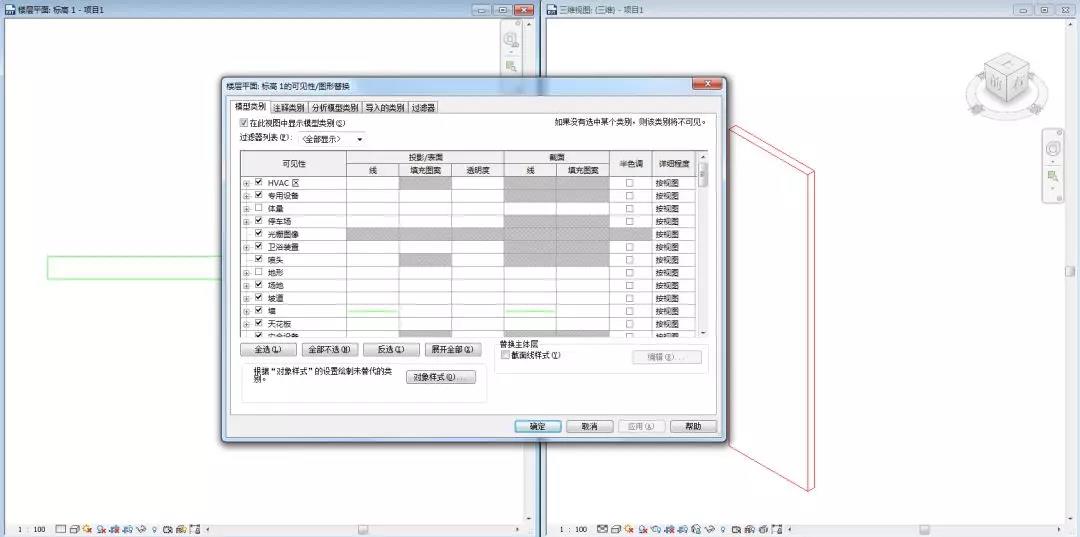

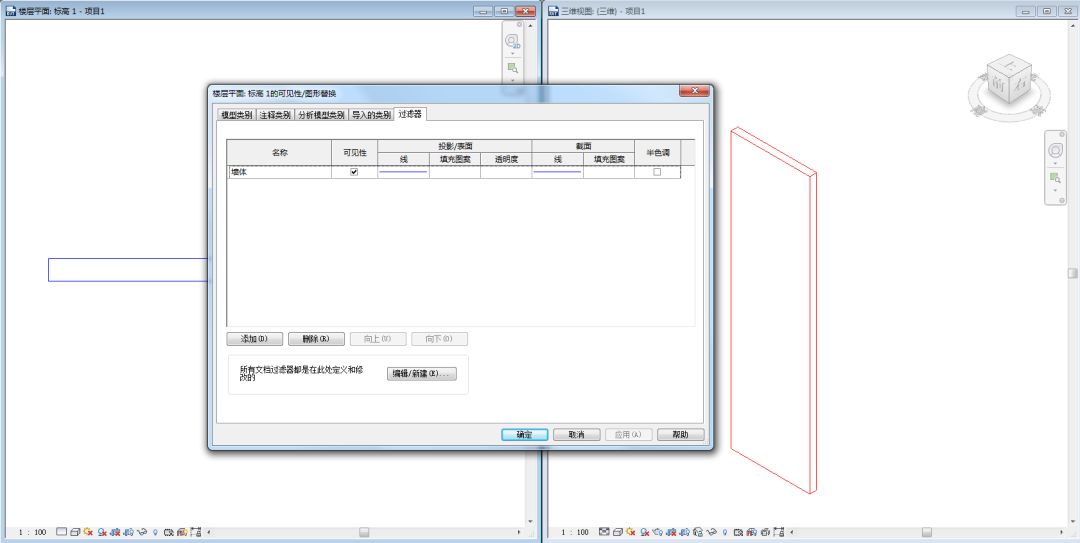

我們知道控制視圖顯示主要有“對象樣式”、“可見性/圖形替換”、“過濾器”三種方式。

三者的區別：“對象樣式”的設置對項目中所有視圖有效，而“可見性/圖形替換”和“過濾器”的設置只對當前視圖有效。

優先等級：對象樣式<可見性/圖形替換<過濾器。

5.復制視圖

視圖的復制有三類“復制視圖”、“帶細節復制視圖”、“復制為從屬”。

復制視圖：所有被認為是模型的一部分的對象都會被復制，諸如細節線條、記注說明等細節內容都會被復制到新的視圖上，新舊視圖上各自的更改不會互相影響。

帶細節復制視圖：復制所有模型的所有項目及細節。在新舊視圖上各自的更改不會互相影響。

復制為從屬：復制出的視圖如圖所示，其中一個視圖的任何更改都會影響另一個。

軟件操作類

1.快速復制方法

一般情況下，大家會選擇復制按鈕或快捷鍵（CO）來進行圖元的復制。

其實，Revit還有另外一種復制方式：①選中需要復制的圖元。②按住鍵盤CTRL鍵，之后點擊鼠標左鍵拖動所選中的圖元，完成復制。

2.空格鍵應用

在Revit項目中，選中構件，可通過鍵盤空格鍵對構件順時針進行90°、180°、270°、360°旋轉。在放置管道管件或風管管件時，通過空格鍵可選擇連接方式。

3.按面選擇圖元

大家應該碰到過這樣一種情況，當你試圖選擇墻或者樓板，只能選擇構件邊緣線才能選中，這樣操作起來很麻煩；可通過開啟按面選擇圖元，開啟此選項后，點擊墻面或者板面也可以選擇構件。

4.幕墻嵌入墻體

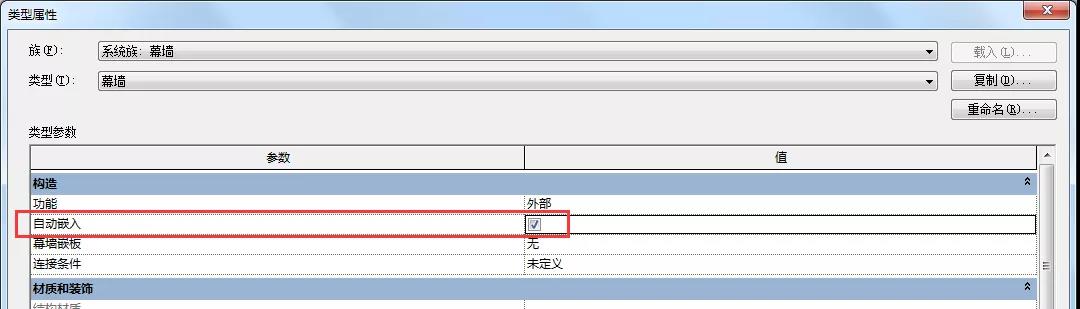

在墻體中需要添加幕墻時，總會出現墻體重疊的提示。其實只需在幕墻的類型屬性中勾選“自動嵌入”即可。

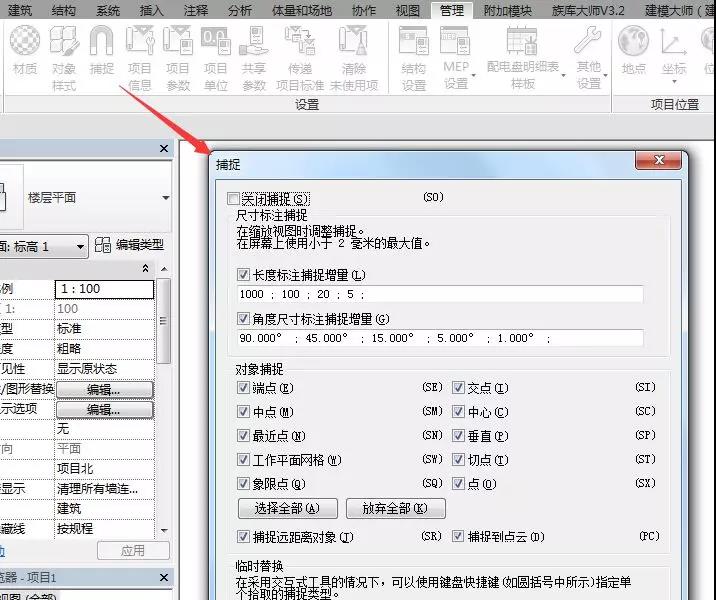

5.捕捉功能

運用Revit默認的自動捕捉有時會導致線條不能到達角落或者直接超出你想要的范圍。當你點擊特定的某點時，輸入捕捉快捷鍵。"SE"（捕捉到終點），"SI"（捕捉到交點），"SP"（捕捉到垂線），"SN"（捕捉到最近點），"SM"（捕捉到中點），這樣你想讓它到哪個點它就能到哪個點。如果你正在工作的區域有很多線條，運用捕捉和Tab鍵可以輪選你光標懸停的區域內可以捕捉的點，此時Revit突出的線條就是用于參照的線條。

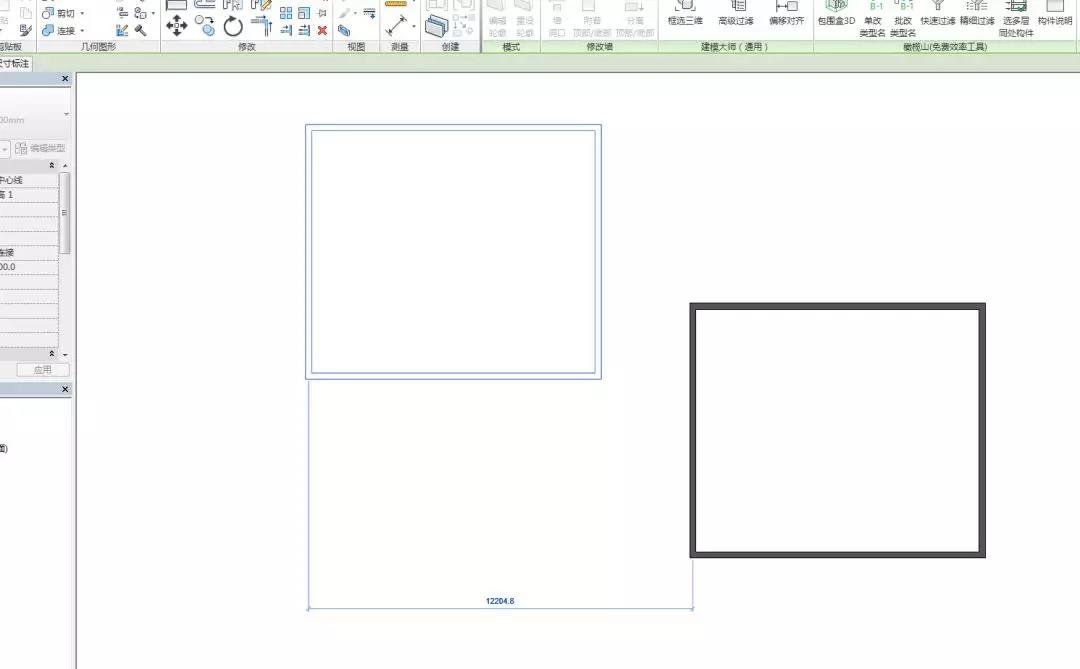

6.放大臨時尺寸標注

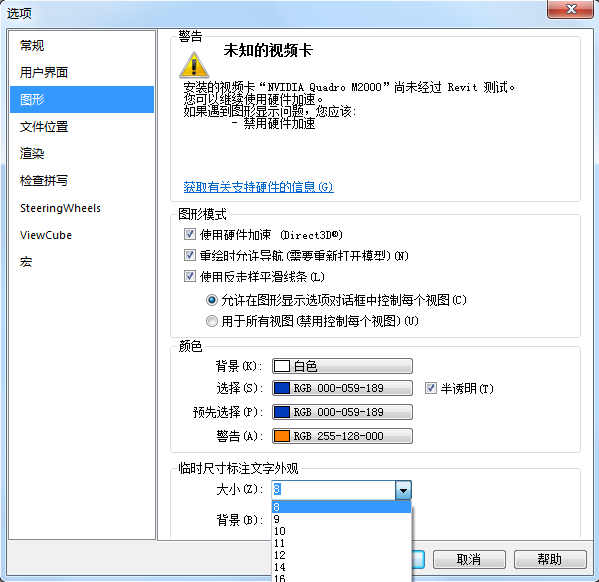

為了輕松應對小到令人懊惱的臨時尺寸標注，可以在應用程序菜單下的選項里的圖像標簽調整到比較理想的字體大小。

族應用類

1.讓洞口透明于立面視圖

在應用門樣板創建一個門洞時，在立面上“帶邊框著色”顯示下只有簡單的線形顯示，沒有“洞口”的實感。其實，只需要在族編輯中選擇它的“洞口剪切”，在上方的選項欄中勾選透明于“立面”即可。

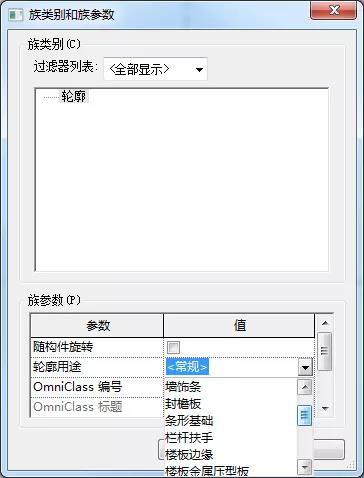

2.輪廓族歸類設置

當創建諸如檐溝、豎挺、墻飾條等需要應用輪廓的項目構件時，會發現很多不適合此項的輪廓族文件都混在一起，如何將其歸類？其實只需要選擇相應的族文件中進入族編輯界面，在“族類別和族參數”對話框中選擇它的“輪廓用途”，就可以很方便的將其歸類了。

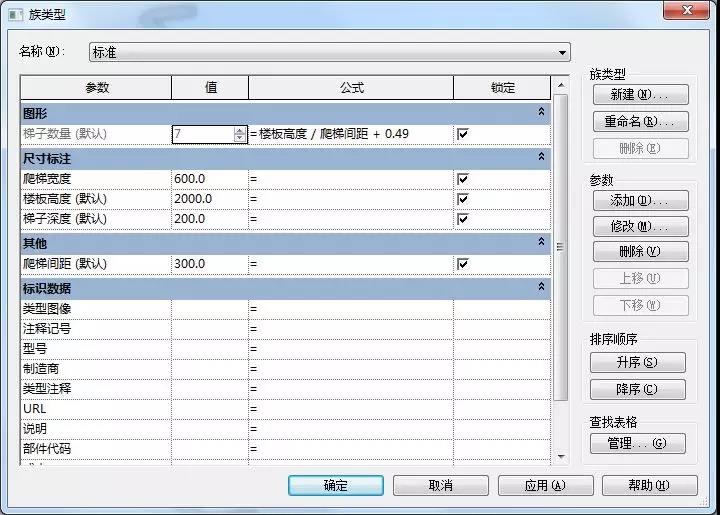

3.族參數取整技巧

Revit族編輯器給大家提供了“整數”類型的參數，這個參數的作用是：將輸入的參數值以“四舍五入”的原則進行整數化。也就是說，輸入（計算）值為3.25時，返回值是3；而3.5時，返回值為4。

那么，當我們需要不同的取整規則，例如“向上取整”或“向下取整”時，該怎么辦？來看一個小例子，我們需要梯子數量這個數值是向上取整的，也就是說，從x.01～x.99的結果，都取整到x+1。于是，我們建立了這樣一個公式：①將梯子數量變?yōu)?ldquo;整數”型參數。②公式為：樓板高度/爬梯間距+0.49。

4.條件語句

條件語句可以包含數值、數字參數名和Yes/No參數。在條件中可使用下列比較符號：<、>、=。還可以在條件語句中使用布爾運算符：AND、OR、NOT。當前不支持<=和>=。要表達這種比較符號，可以使用邏輯值NOT。例如，a<=b可輸入為not(a>b)。

下面是使用條件語句的公式示例：

簡單的IF語句：=IF(Length<3000mm,200mm,300mm)

帶有文字參數的IF語句：=IF(Length>35',“String1”,“String2”)

帶有邏輯AND的IF語句：=IF(AND(x=1,y=2),8,3)

帶有邏輯OR的IF語句：=IF(OR(A=1,B=3),8,3)

嵌套的IF語句：=IF(Length<35',2'6",IF(Length<45',3',IF(Length<55',5',8')))

帶有Yes/No條件的IF語句：=Length>40(請注意，條件和結果都是隱含的。)

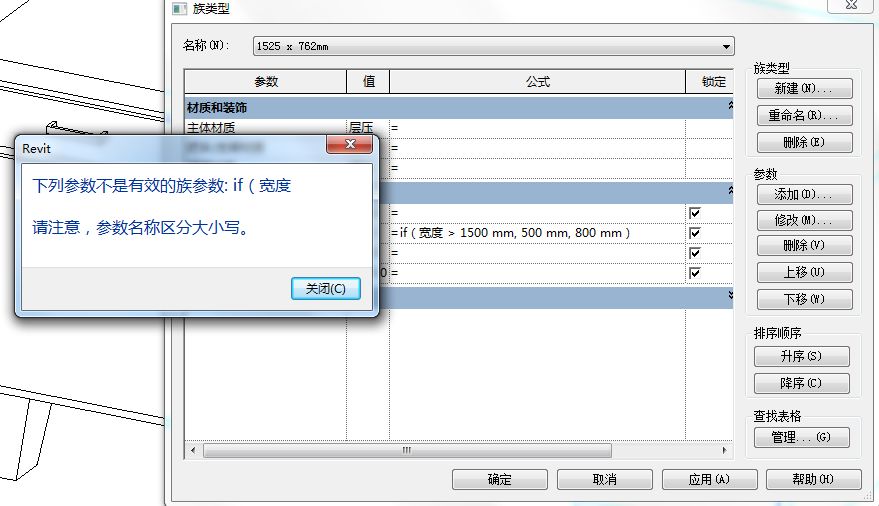

在輸入IF語句時，有時會提示出現下列參數不是有效參數，參數名稱區分大小寫，這是由于括號為中文輸入，系統默認為字符。應將輸入法調整為英文再輸入即可。

以上例舉的Revit實用技巧只是很少的一部分，但這些在實際項目實施過程中經常會碰到。軟件本身是死的，而人是活的。工作的效率不是只由操作熟練度而決定，還包括操作的方式。

只有不斷的接觸Revit各種操作技巧，掌握合理建模方法，才能變質性地提高工作效率，從而為項目前期投標工作提供有效的力爭優勢，為項目后期BIM應用提供高效率的模型支撐。
