測量領域早期的發展一直受限于硬件和軟件，導致效果沒有得到很好的體現，而隨著B(niǎo)IM技術在國內的大放異彩，它也紛紛被從業人員用于建筑行業的各個領域。伴隨著測量工具功能的提升，BIM技術所能獲得信息數據也越來越精準，對于BIM技術應用的提升也越來越大，下面就讓我們來看看BIM技術在施工測量中是如何應用的吧。

一、傳統施工測量重難點及問題分析

在傳統的施工測量工作中，主要遵循以數據為中心，通常以CAD平面圖標識數據為主，進行數據查看與現場應用，在很大程度上忽略了3D模型（特別是帶有準確坐標信息、高程信息的BIM模型）的分量。殊不知BIM技術依然能夠?yàn)槭┕y(cè)量帶來許多實質性的輔助，BIM技術與施工測量的集成大大降低控制測量的難度，提高施工精度，縮短了工期。

二、BIM技術在施工測量中的應用優勢

眾所周知，BIM以三維模型為應用基礎，進行相關應用開展。在施工測量中，準確的數據是測量的根本?；诰?xì)化、信息化的BIM模型能夠方便于我們施工測量人員快速提取坐標、高程、尺寸等數據，然后應用于現場監測、放線、測量等工作。通過BIM模型與三維激光掃描設備結合可進行現場智能化、高效化測量放線等。BIM技術的融入其最大優勢體現在高效率、高精度，從而為施工測量帶來一定的應用幫助。

三、BIM技術在施工測量中的應用要點

BIM技術在施工測量中的應用體現在多個方面多個階段，從項目建設開始：項目施工控制網布置、基坑沉降監測、過程施工到位放線、主體建設測量監控、高程測量傳遞、建筑物變形監測到項目交付后的監測與分析等。

施工測量BIM模型的創建

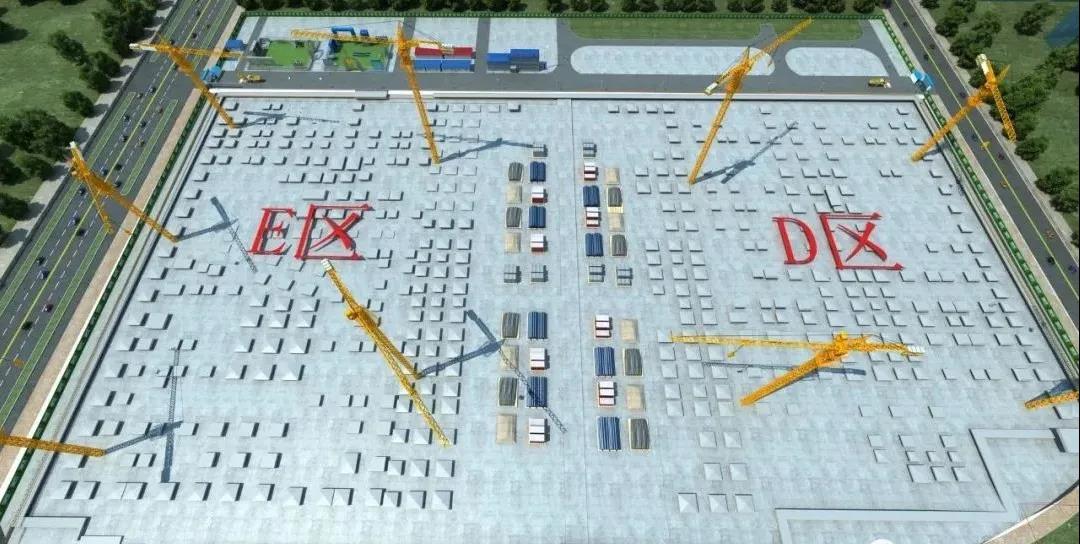

在施工測量中的應用，BIM模型搭建是第一步！建立坐標高程準確、外觀形狀尺寸準確的BIM模型是應用工作的第一步。通常在項目應用過程中，運用Revit根據施工圖紙建立準確的與項目實體一致的施工BIM模型、場地基坑監測BIM模型、施工測量用設備BIM模型、項目控制網BIM模型等。

基于BIM進行項目測量控制網布設

根據業主提供的基準點運用BIM技術進行復核，然后引測到基坑周邊，在施工場地周邊道路及建筑物上創建一級三維控制網，并作為本工程施工的首級控制網。

基于BIM技術的基坑監測應用

（1）將BIM技術引入基坑工程監測工作，以解決以往在基坑圍護結構變形監測過程中不能直觀表現其變形情況和變形趨勢的缺點。

（2）通過BIM技術將基坑的形狀、圍護結構、周邊環境以及各類監測點建立模型，在模型中導入每天的監測數據并采用4D技術+變形色譜云圖的表現方式方便工程師、管理人員、業主、施工人員等查看基坑圍護結構的變形情況。

基于BIM模型進行數據提取與現場應用

在施工現場測量工作前，BIM技術人員根據測量工程師需求，根據創建好的BIM模型進行BIM測量數據提取并且進行模型標識，將應用成果提交給測量人員帶入現場進行高效率施工放線等工作。

BIM施工測量方案編制與技術交底應用

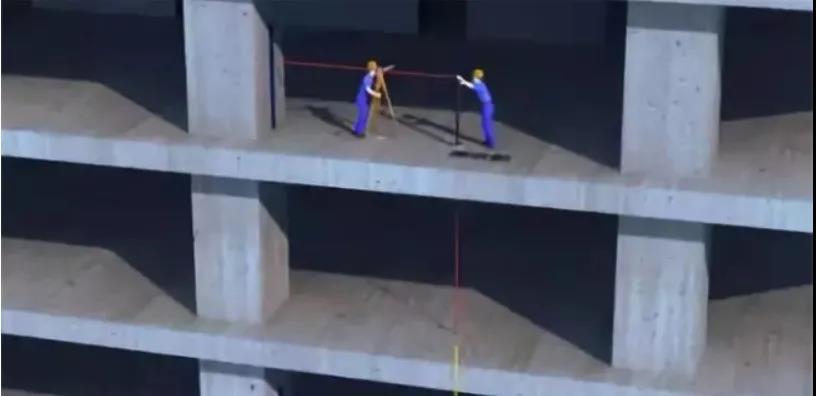

在項目施工測量方案編制的過程中，根據項目方案重難點進行施工測量模型創建，體現在技術方案、安全三個保護方面?；贐IM技術編制測量方案，應用BIM三維優勢充分直觀體現方案意圖、測量施工工藝等。并且進行施工測量前三維可視化交底。

BIM技術+三維激光掃描技術融合應用

三維激光掃描和BIM技術在近幾年的工程建設行業可謂是“最佳拍檔”，其應用思路主要是通過BIM模型與三維激光掃描設備結合進行正向或者逆向應用配合，達到現場高精度測量放線、精度把控、現場復核等工作。替項目人員們省去了不少傳統程序上的麻煩。無論是在項目設計/施工/運維管理全生命周期的任何階段，三維激光掃描技術都可以高效、完整地記錄施工現場的復雜情況，并與BIM模型集成，為工程質量檢查、工程驗收帶來巨大幫助。

四、總結

BIM技術與施工測量的應用主要體現在模型、軟件、設備之間的相輔相成，才能夠達到最佳的應用效果。通過軟件快速精確提取數據，導入設備進行現場高效作業，從而達到BIM技術指導施工放樣、大大降低工作量、避免資源浪費、縮短工期的目的。
