混凝土裂縫是由于混凝土結(jié)構(gòu)由于內(nèi)外因素的作用而產(chǎn)生的物理結(jié)構(gòu)變化，而裂縫是混凝土結(jié)構(gòu)物承載能力、耐久性及防水性降低的主要原因。只有正確識別混凝土裂縫的產(chǎn)生原因，采取相應的措施，消除隱患，才能確保結(jié)構(gòu)安全和正常使用。

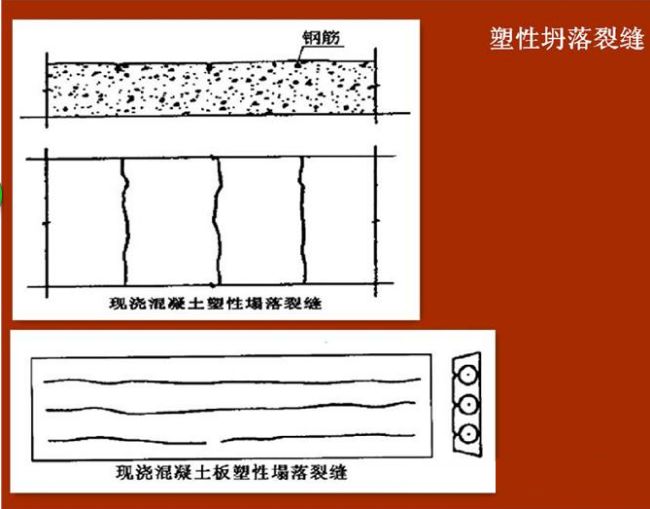

一、塑性坍落裂縫

一般多在混凝土澆注過程或澆注成型后，在混凝土初凝前發(fā)生，由于混凝土拌合物中的骨料在自重作用下緩慢下沉，水向上浮，即所謂的泌水，若是素混凝土，混凝土內(nèi)部下沉是均勻的，若是鋼筋混凝土，則混凝土沿鋼筋下方繼續(xù)下沉，鋼筋上面的混凝土被鋼筋支頂，使混凝土沿鋼筋表面產(chǎn)生順筋裂縫。這種塑性塌落裂縫，對于大流動性混凝土或水灰比較大的混凝土尤為嚴重。

裂縫一般特征：混凝土沿鋼筋表面產(chǎn)生順筋裂縫。

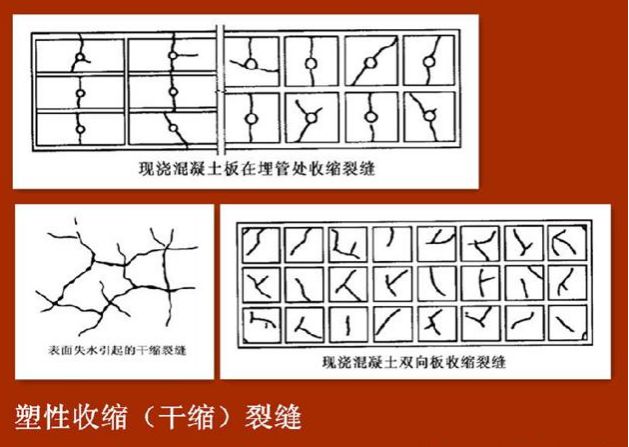

二、塑性收縮（干縮）裂縫

一般多在混凝土澆注后，還處于塑性狀態(tài)時，由于天氣炎熱、蒸發(fā)量大、大風或混凝土本身水化熱高等原因，而產(chǎn)生裂縫。

裂縫一般特征：一般有兩種形狀：一種為不規(guī)則龜紋狀或放射狀裂縫；另一種為每隔一段距離出現(xiàn)一條裂縫；有時上述兩類裂縫同時在混凝土構(gòu)件上出現(xiàn)。

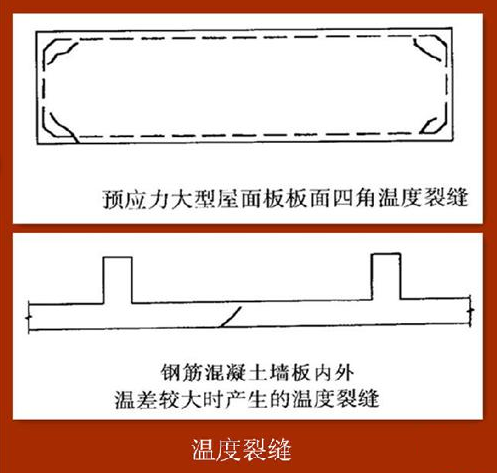

三、溫度裂縫

一般是由于外界溫度變化，使混凝土產(chǎn)生脹縮變形，這種變形即為溫度變化，當混凝土構(gòu)件受到約束時，將在混凝土構(gòu)件內(nèi)產(chǎn)生應力，當由此產(chǎn)生的混凝土內(nèi)部的拉應力超過混凝土抗拉強度極限值時，混凝土便產(chǎn)生溫度裂縫。

裂縫一般特征：溫度裂縫，由于與溫度場分布、溫差大小，約束程度以及結(jié)構(gòu)構(gòu)件的類型不同，其溫度裂縫的形狀和發(fā)生的部位，都有較大的差異，同時，隨時間的推移，溫度裂縫還會逐漸開展，甚至惡化。溫度裂縫是混凝土裂縫中較為復雜的一類。

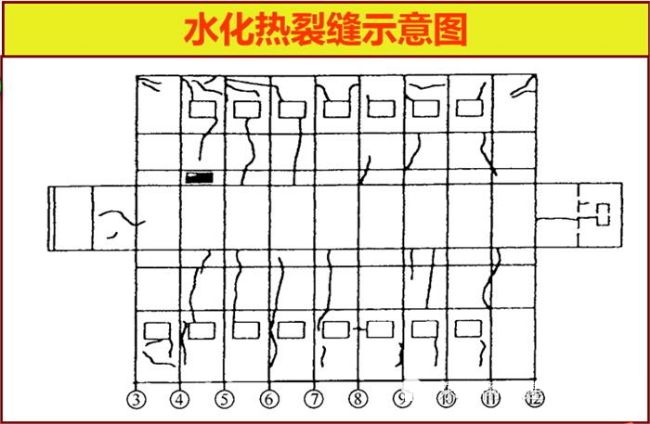

四、水化熱裂縫

一般多在大體積混凝土或高強混凝土施工過程中，由于混凝土水化熱很高土內(nèi)部溫度與混凝土表面溫度以及外部環(huán)境溫度相差較大，加之有約束的存在水化熱裂縫。

裂縫一般特征：有表層裂縫、內(nèi)部裂縫、底層裂縫、貫穿裂縫、非貫穿裂縫和轉(zhuǎn)角、截面突變部位及孔洞角部的熱應力集中裂縫等類型。就其裂縫形狀而言，有龜裂縫或放射狀裂縫、水平裂縫、豎向裂縫、斜向裂縫等。

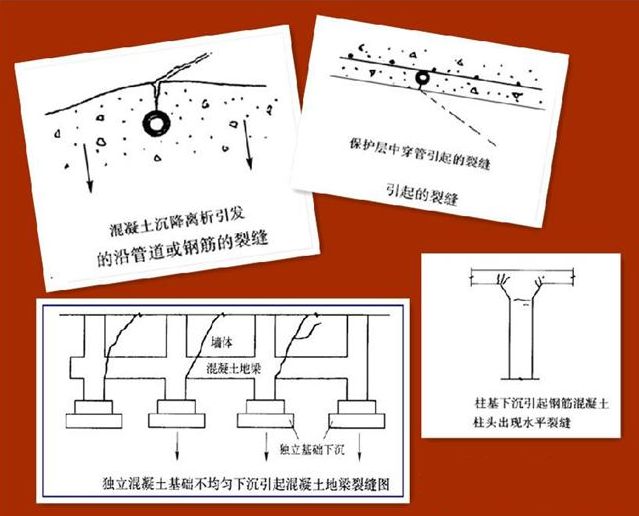

五、地基沉陷裂縫

一般情況下，當混凝土結(jié)構(gòu)主體和基礎(chǔ)剛度較大時，其抵抗地基沉陷的能力還是較強的。但是地基處理不滿足規(guī)范要求時，特別是在嚴重濕陷性黃土、凍脹土、膨脹土、鹽漬土、軟弱土等不良場地，仍時常產(chǎn)生地基沉陷（膨脹）裂縫。

裂縫一般特征：地基沉陷裂縫具有底層重、上層輕，外重、內(nèi)墻輕，開洞墻重、實體墻輕等特點，且大多為斜向裂縫，少數(shù)為豎向和水平向縫。地基沉陷裂縫首先在混凝土梁上出現(xiàn)，或在梁柱交界處發(fā)生，當上部主體結(jié)構(gòu)剛度較大時，有時也在獨立基礎(chǔ)與柱根處出現(xiàn)水平裂縫。

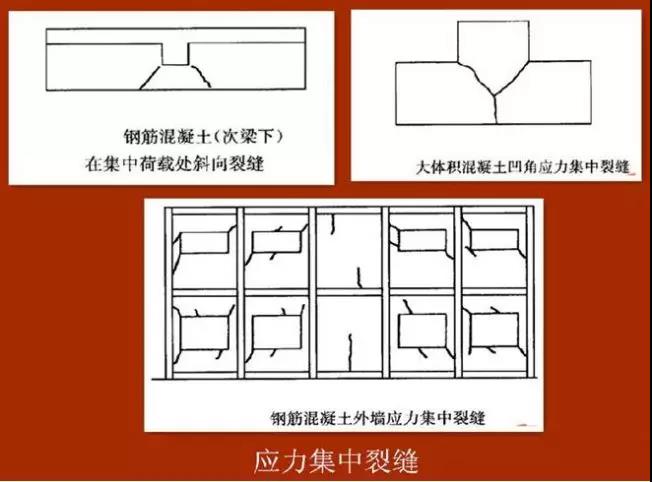

六、應力集中裂縫

一般多在主體結(jié)構(gòu)建成后出現(xiàn)，混凝土結(jié)構(gòu)應力集中裂縫主要分布在門窗洞口、平面或立面突出凹進以及開結(jié)構(gòu)洞口和結(jié)構(gòu)剛度突變及集中荷載等處。對于預應力鋼筋混凝土結(jié)構(gòu)，一般在張拉鋼筋錨固端產(chǎn)生的局部壓應力集中處產(chǎn)生裂縫。

裂縫一般特征：應力集中裂縫一般發(fā)生在門窗洞口的角部和平立面突出凹進的轉(zhuǎn)角處，且斜向楔形狀裂縫居多。在集中荷載較大的部位，易產(chǎn)生劈裂狀的裂縫。在預應力結(jié)構(gòu)錨固端的局部承壓處，有時出現(xiàn)一條或數(shù)條裂縫，并呈放射形狀。

來源：建筑工程魯班聯(lián)盟

如有侵權(quán)請聯(lián)系刪除
